arduino pinout todos los modelos

Pinout Arduino, todos los modelos con esquemas e imágenes

Tanto si acabas de empezar en el mundillo de la programación y uso de los arduinos, como si ya eres senior en este campo a veces es difícil acordarse de los pinouts de todos los arduinos, sobretodo por que hay un montón de modelos.

En este artículo voy a recopilar los pinouts para todos los modelos de arduino, con sus imágenes, pero si me falta alguno por favor deja un comentario indicándolo y lo añadiré a la lista encantado.

  • UNO
  • Leonardo
  • Duemilanove
  • YUN
  • MEGA
  • Nano
  • Micro
  • Mini
  • Pro
  • Esplora
  • Ethernet
  • FIO
  • Lilypad
  • Lilypad Simple
  • Lilypad Simplesnap
  • Lilypad USB
  • GEMMA

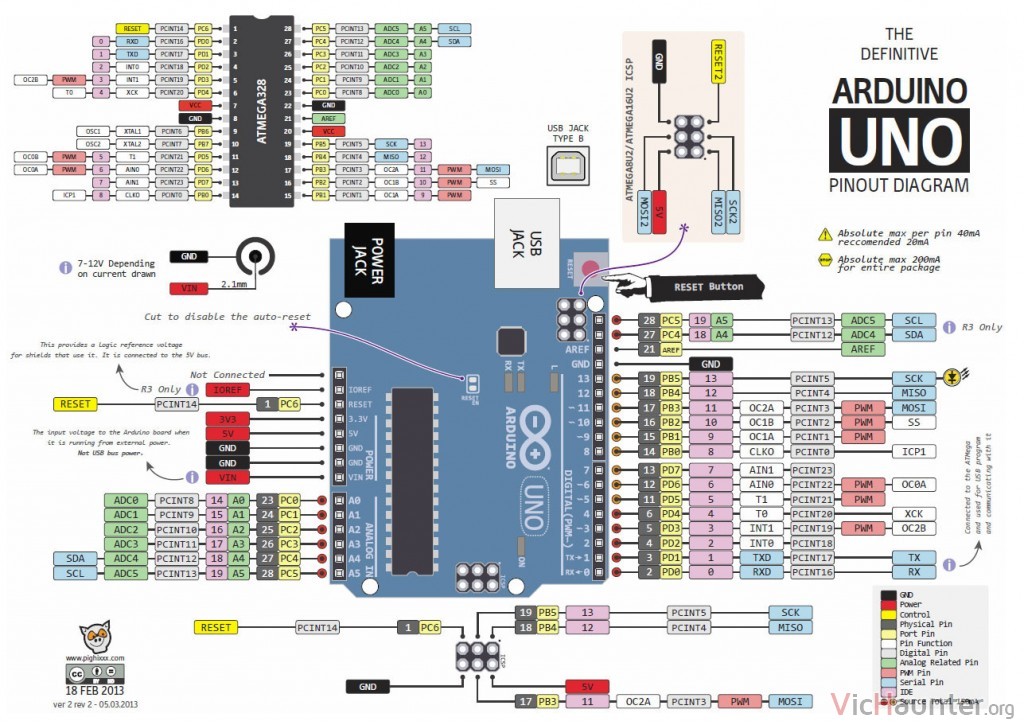

Pinout Arduino UNO

arduino-uno-pinout

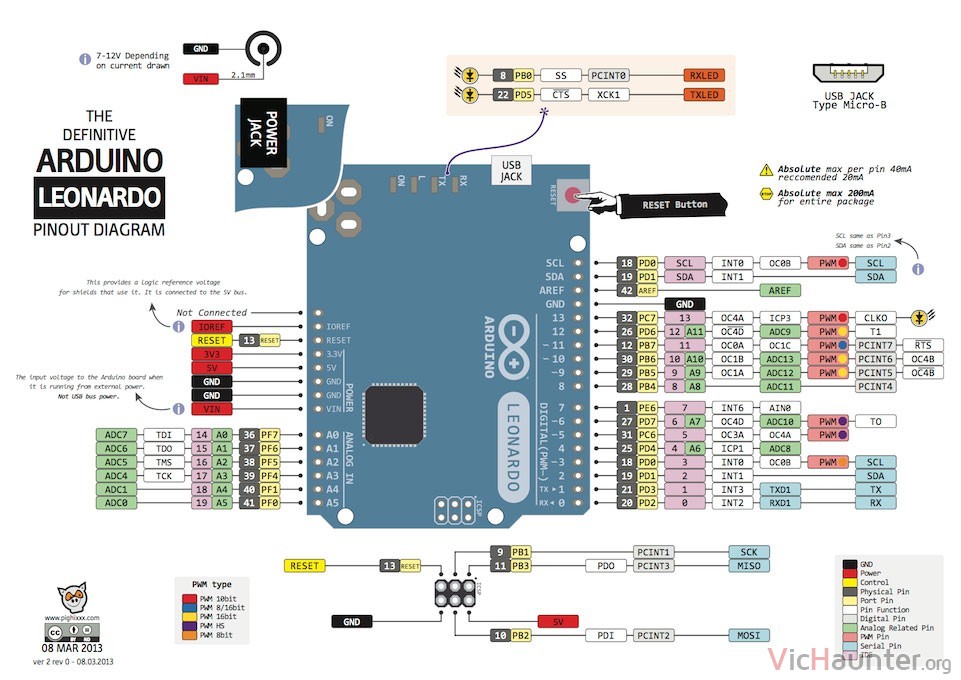

Pinout Arduino Leonardo

pinout-arduino-leonardo

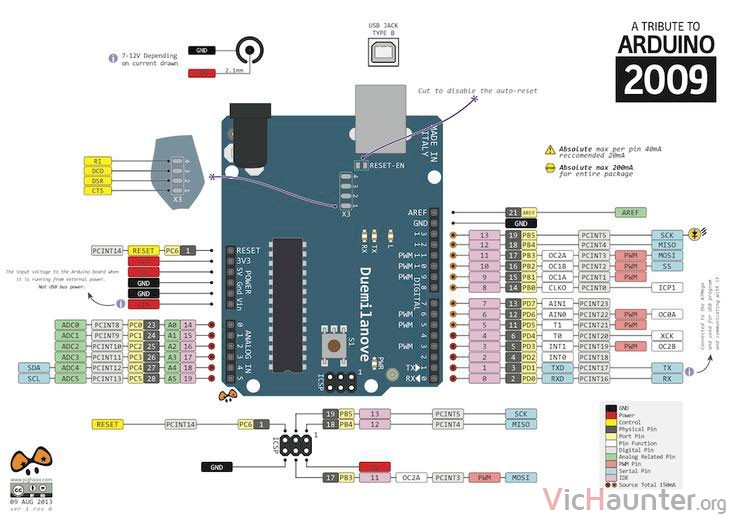

Pinout Arduino 2009 Duemilanove

pinout-arduino-2009

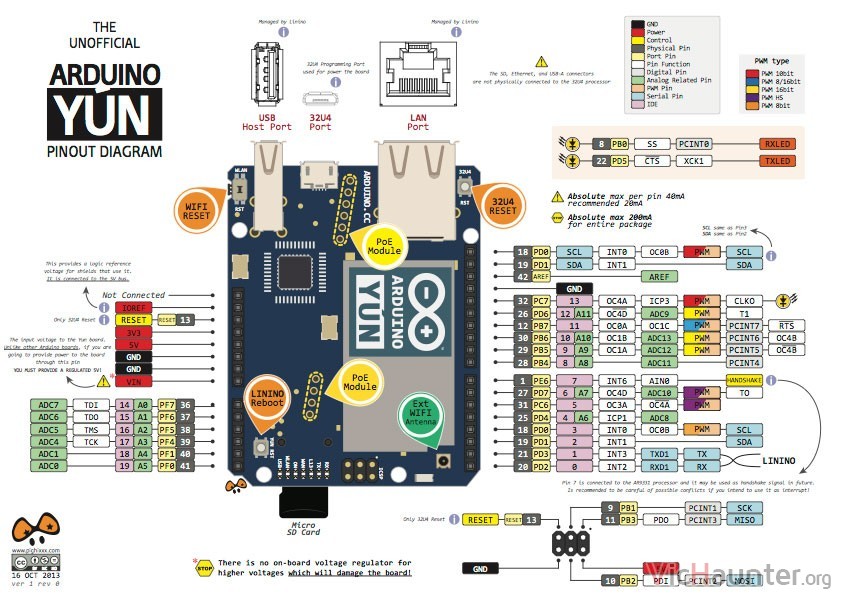

Pinout Arduino YUN

pinout-arduino-yun

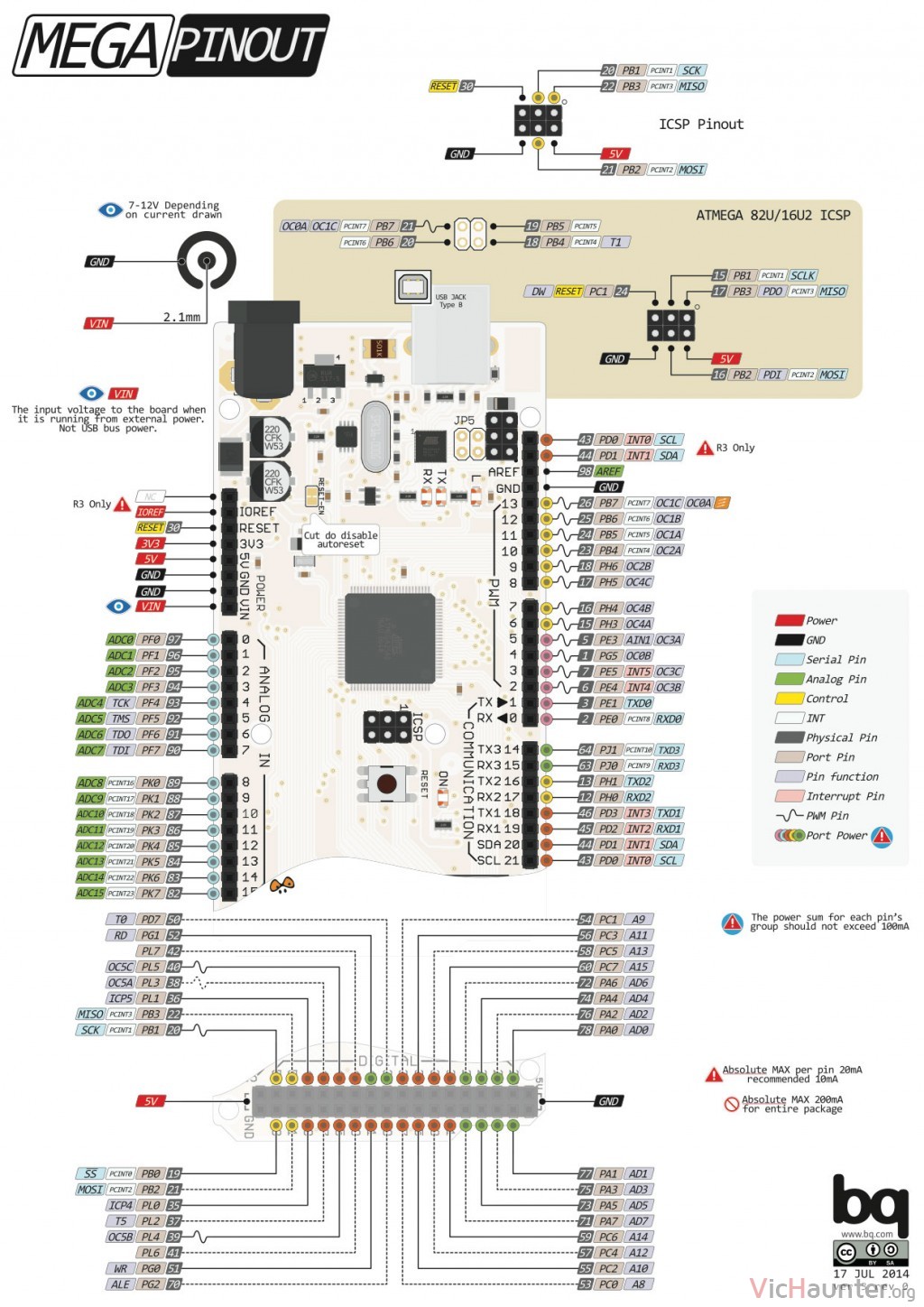

Pinout Arduino MEGA

pinout-arduino-mega

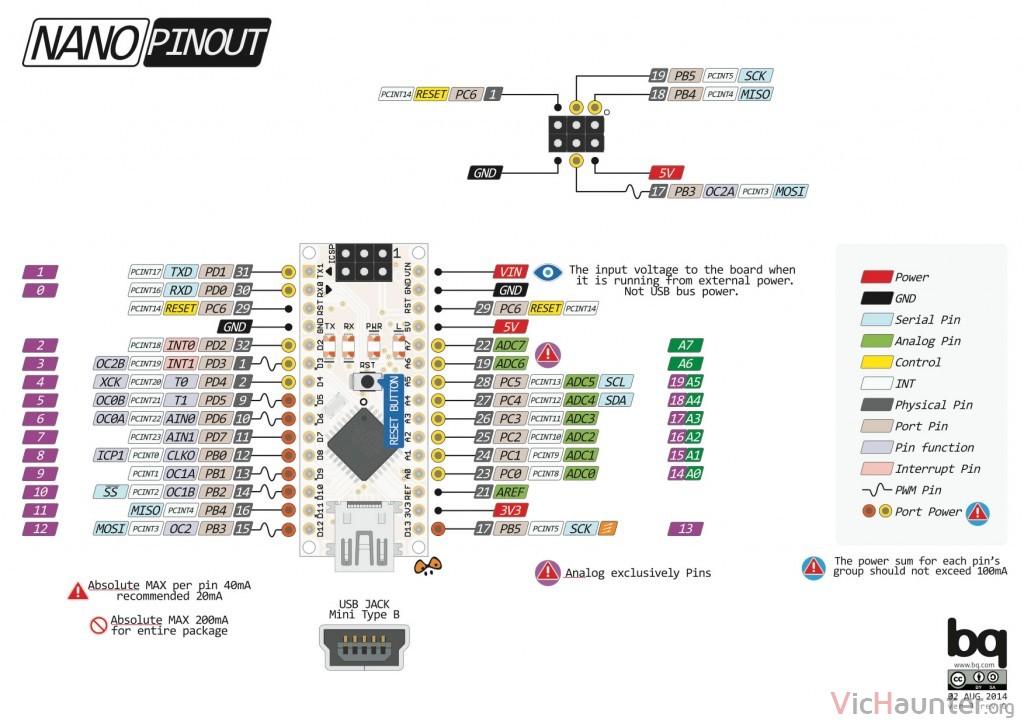

Pinout Arduino Nano

pinout-arduino-nano

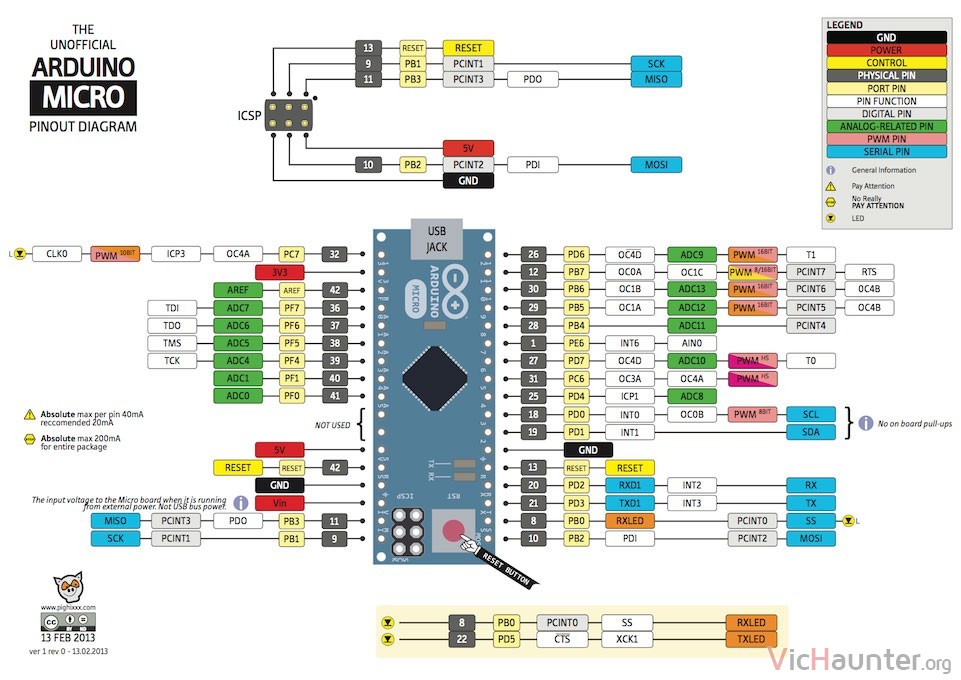

Pinout Arduino Micro

pinout-arduino-micro

Pinout Arduino Mini

pinout-arduino-mini

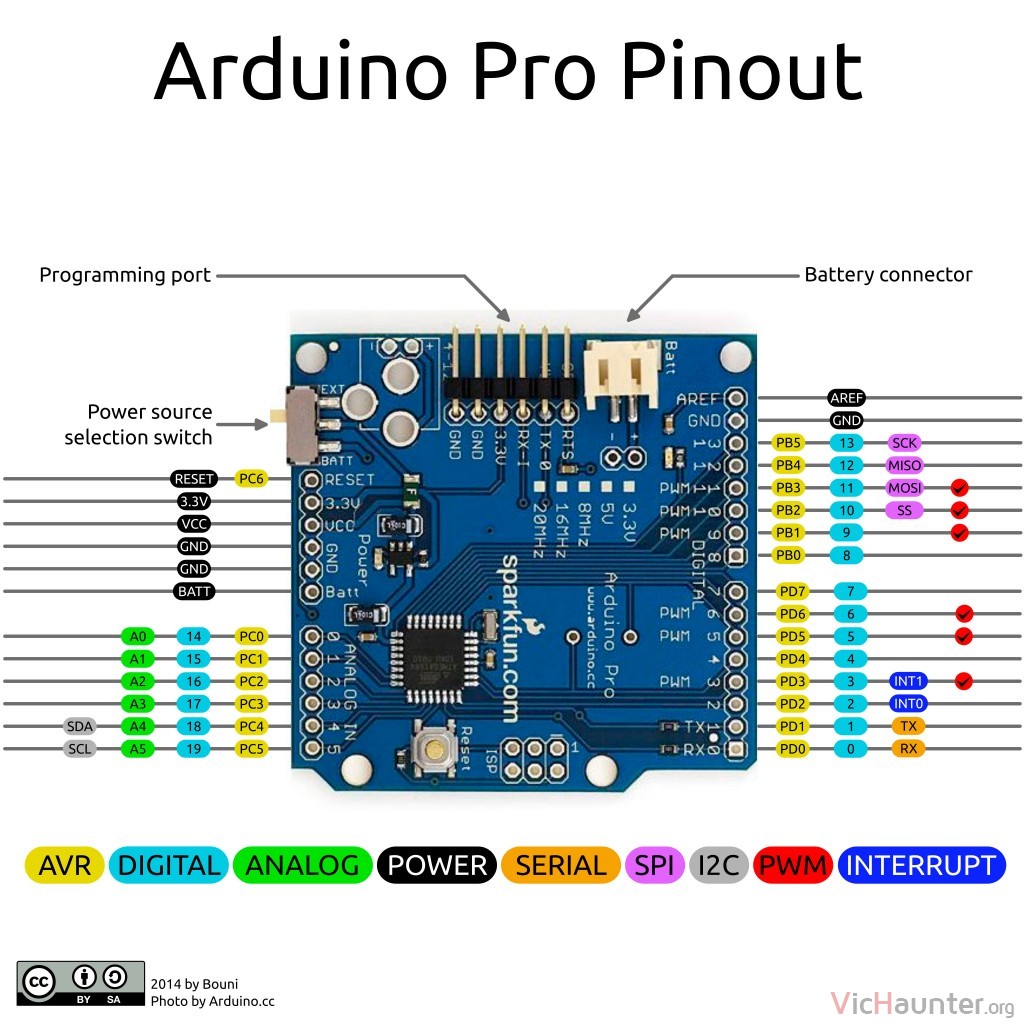

Pinout Arduino Pro

pinout-arduino-pro

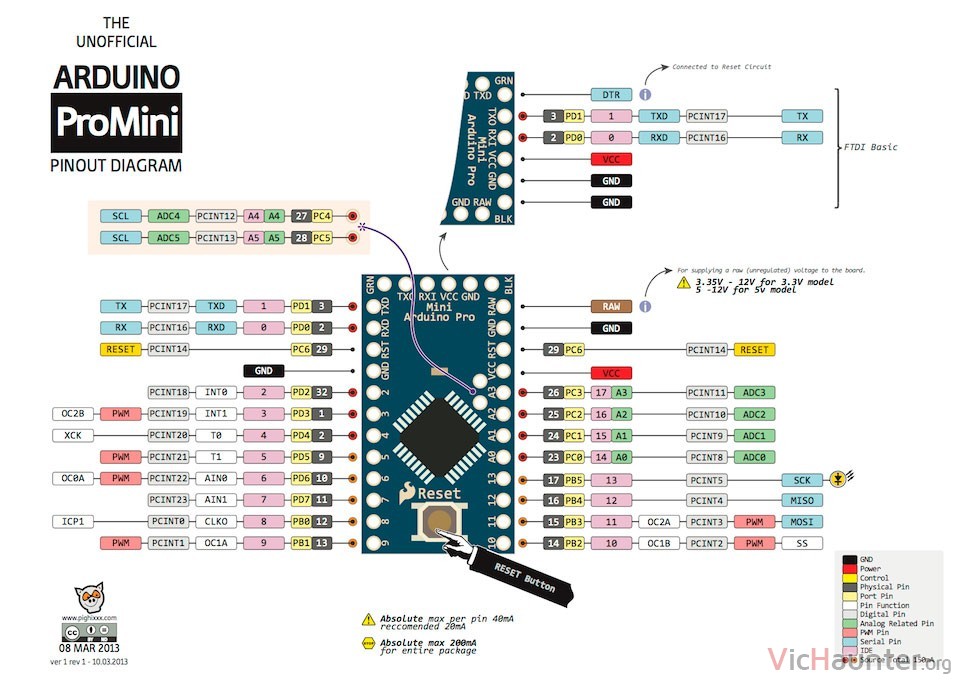

Pinout Arduino Pro Mini

pinout-arduino-pro-mini

Pinout Arduino Esplora

pinout-arduino-esplora

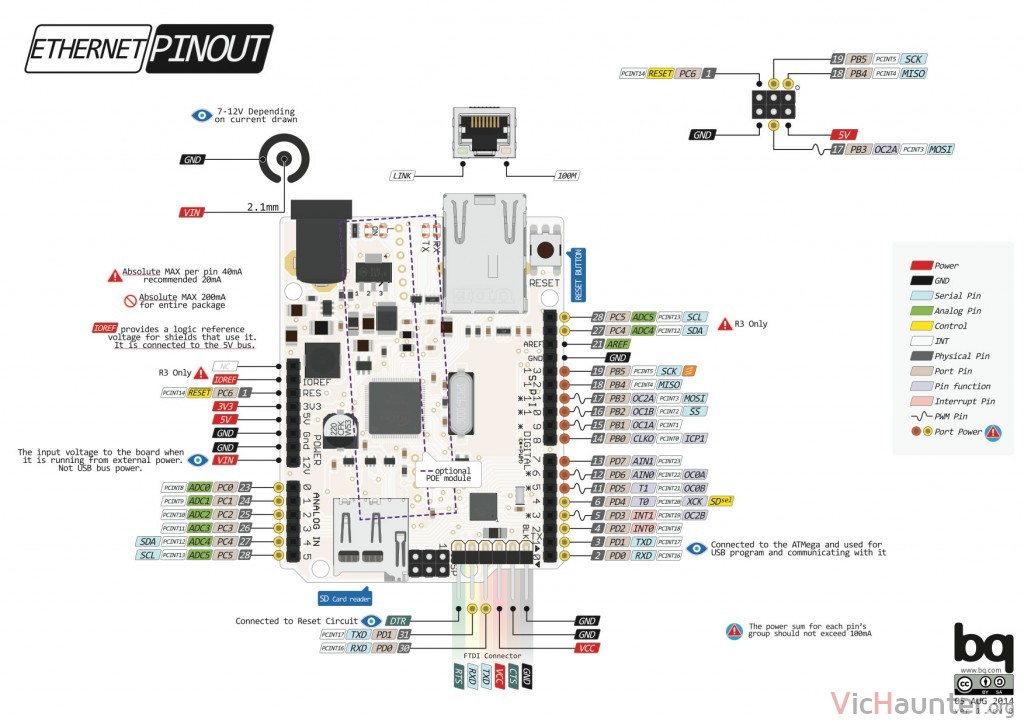

Pinout Arduino Ehternet

pinout-arduino-ethernet

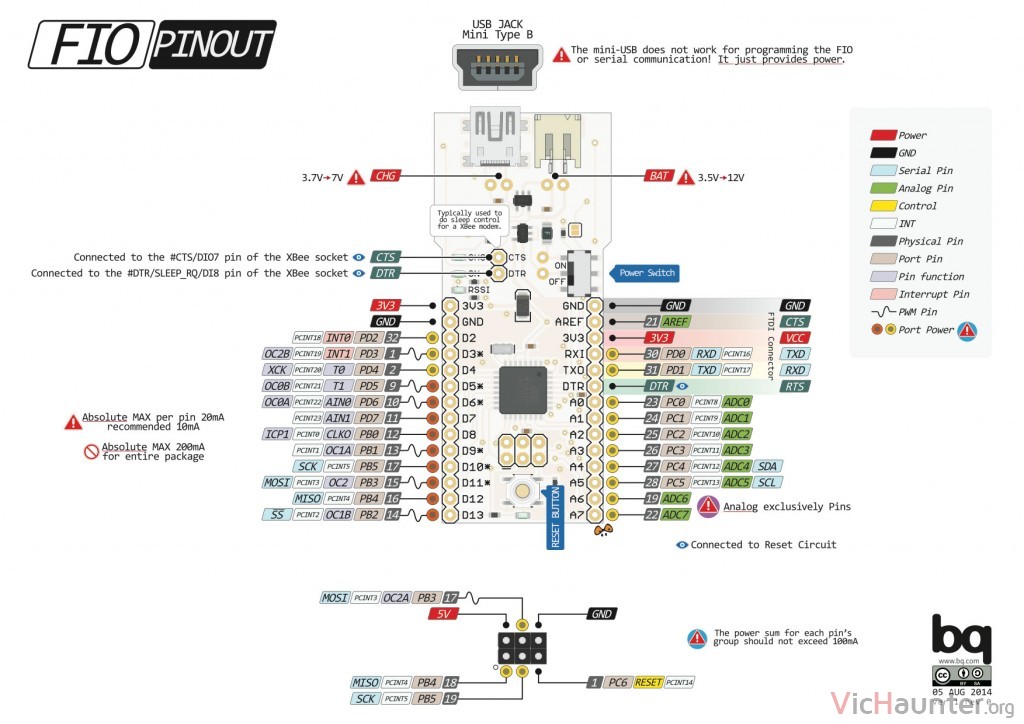

Pinout Arduino FIO

pinout-arduino-fio

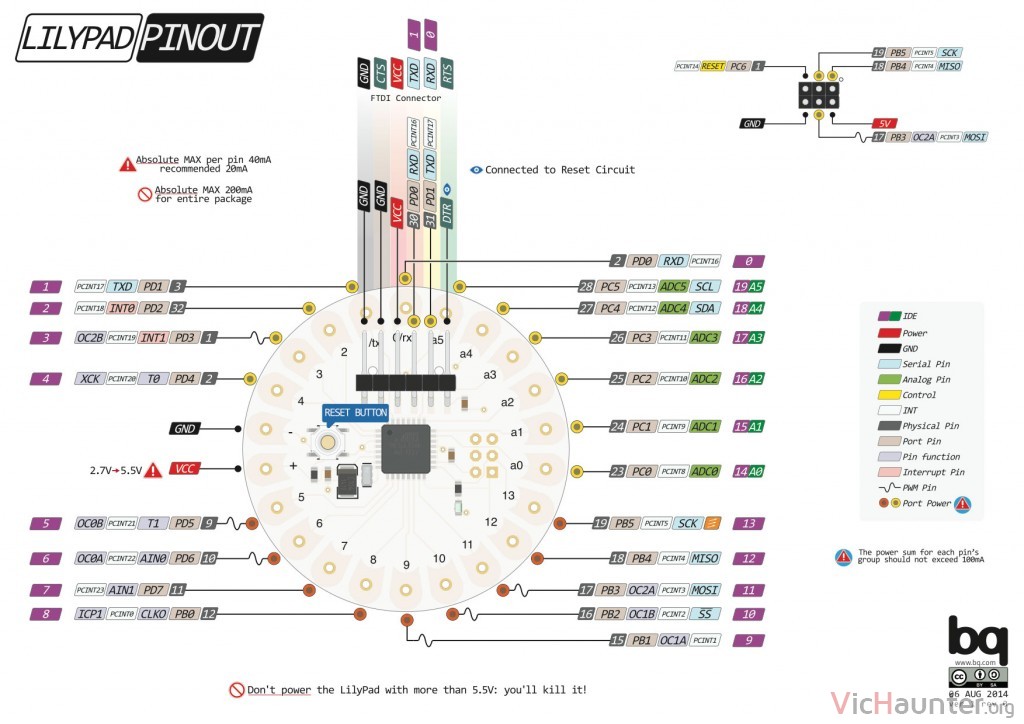

Pinout Arduino Lilypad

pinout-arduino-lilypad

Pinout Arduino Lilypad simple

pinout-arduino-lilypad-simple

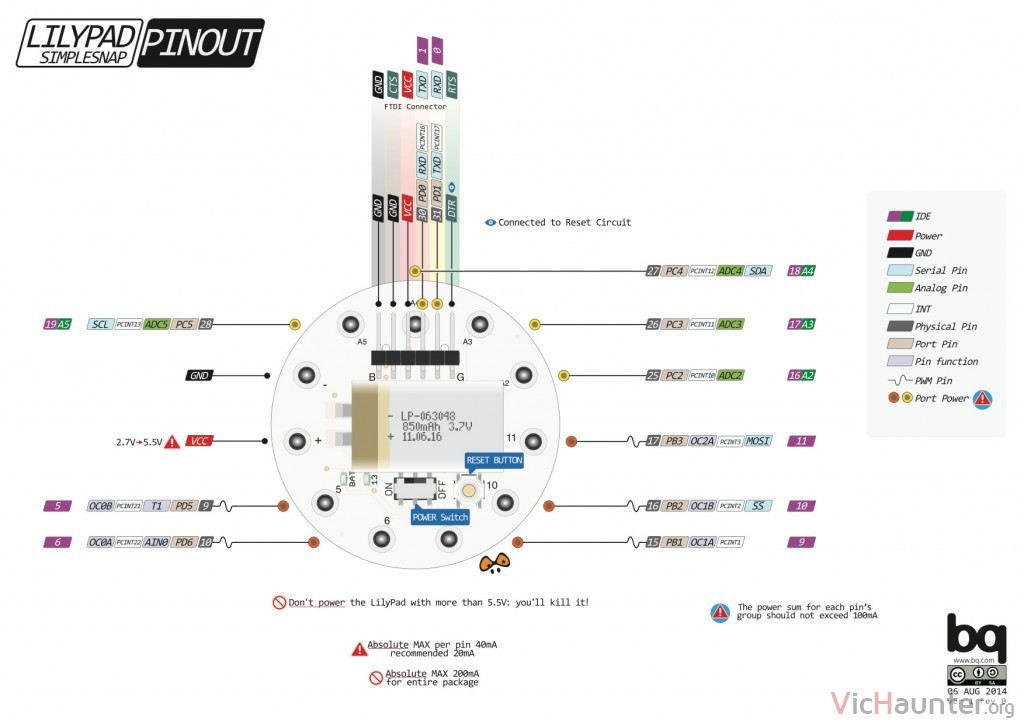

Pinout Arduino Lilypad simplesnap

pinout-arduino-lilypad-simplesnap

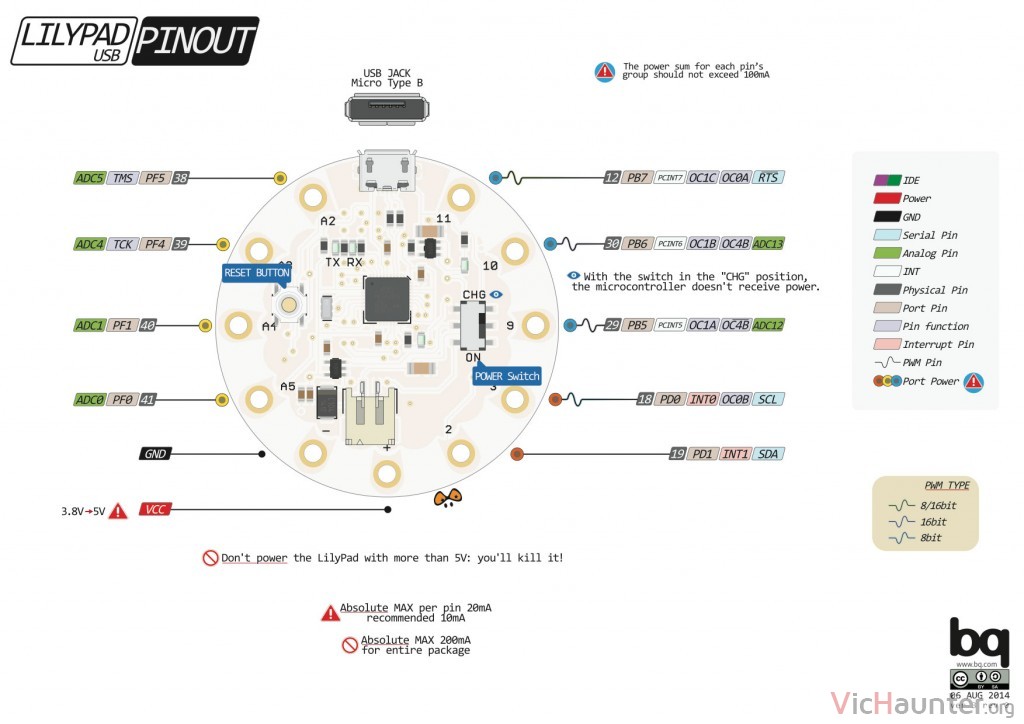

Pinout Arduino Lilypad USB

pinout-arduino-lilypad-usb

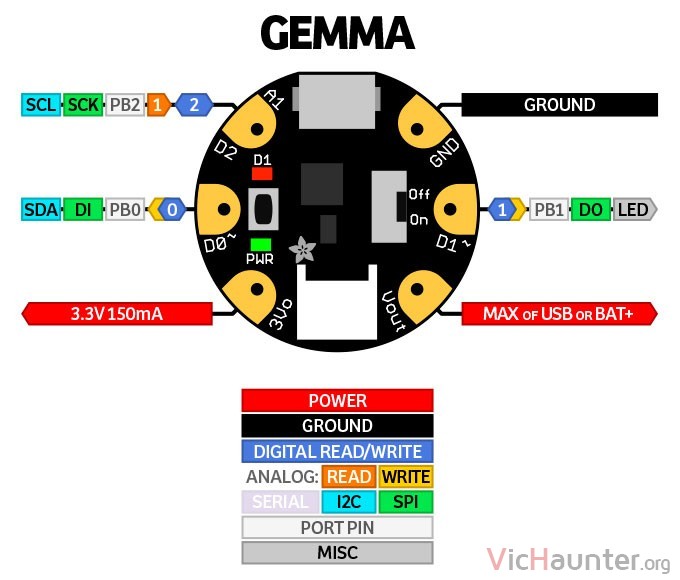

Pinout Arduino GEMMA

pinout-arduino-gemma
